XG618全自动油液污染度/油液颗粒度测定仪传感器及其工作原理

一、全自动油液污染度/油液颗粒度测定仪传感器及仪器工作原理

传感器工作时，液态样品依托负压虹吸效应，由下至上流经进样玻璃狭缝。

光学透镜对激光光束完成准直处理后，使光束垂直入射至进样玻璃狭缝中部，随后光束穿过水平检测狭缝投射至光电二极管。

当样品中无微粒通过时，光电二极管输出最大恒定光电流；当样品中的微粒瞬时穿越光束区域时，微粒对光束形成遮挡，导致入射至光电二极管的光功率衰减，此时光电二极管输出负脉冲电流，该脉冲电流的幅度与微粒在光束传播方向上的投影面积成正比。

光阻法检测液态样品中不溶性微粒的技术，即基于上述原理构建实现。

二、全自动油液污染度/油液颗粒度测定仪工作原理

取样阶段，三通转向阀切换至取样工位，高压注射泵启动运行，待检测样品经取样针头流经进样狭缝。

样品中的颗粒对激光光源发出的光束形成遮挡，引发光电接收端产生相应电信号。

该电信号经放大与采集系统处理后，完成颗粒尺寸的判定及数量的统计，随后处理结果传输至单片机。

单片机承担对控制系统的调控功能，并实现对显示、打印及键盘等外设的控制。

取样操作完成后，三通转向阀切换至排液工位，高压注射泵运行，将检测后的样品排至废液（反冲）杯。

反冲清洁阶段，三通转向阀保持排液工位状态，高压注射泵启动，反冲液由废液（反冲）杯流出，对进样狭缝进行冲洗，以实现进样狭缝的清洁效果。

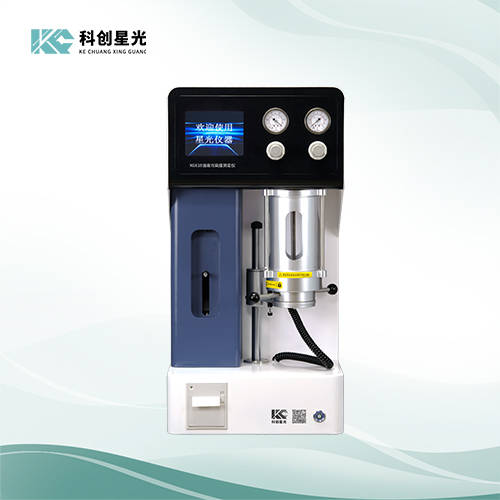

以下介绍科创星光自主研发生产的全自动油液污染度/油液颗粒度测定仪，仪器特点如下介绍：
